監獄隔離柵

監獄隔離柵又叫監獄鋼網墻，監獄護欄網，監獄圍網，Y型柱護欄網等；

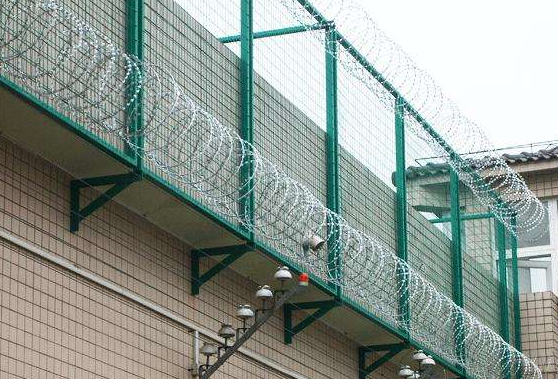

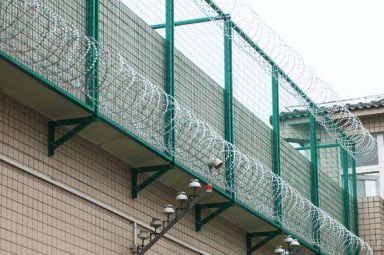

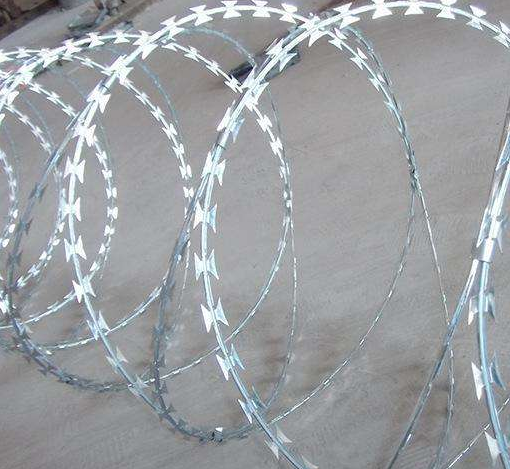

監獄鋼網墻是由Y型支架立柱，焊接網，安全防盜連接件和熱鍍鋅刀片刺籠組成強度和安全防御性級別很高。監獄鋼網墻頂部加裝刀片刺絲、刀片刺繩增強了安全防護性能。

監獄鋼網墻常見參數： 　　

材質：優質低碳鋼絲。 　　

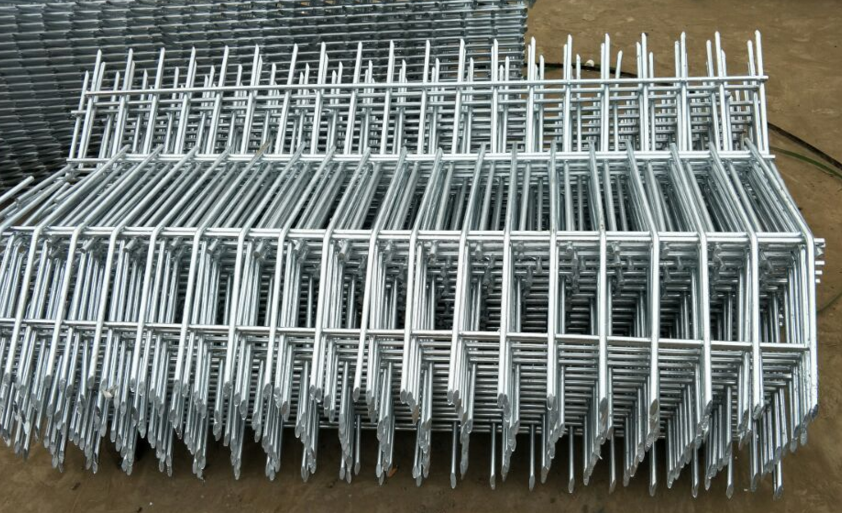

規格：采用5.0mm高強度低碳鋼絲焊接。 　　

網孔：50mmX100mm，50mmX200mm。 　　

網片中帶有V型加強筋，可大大增強圍網的抗沖擊力。 　　

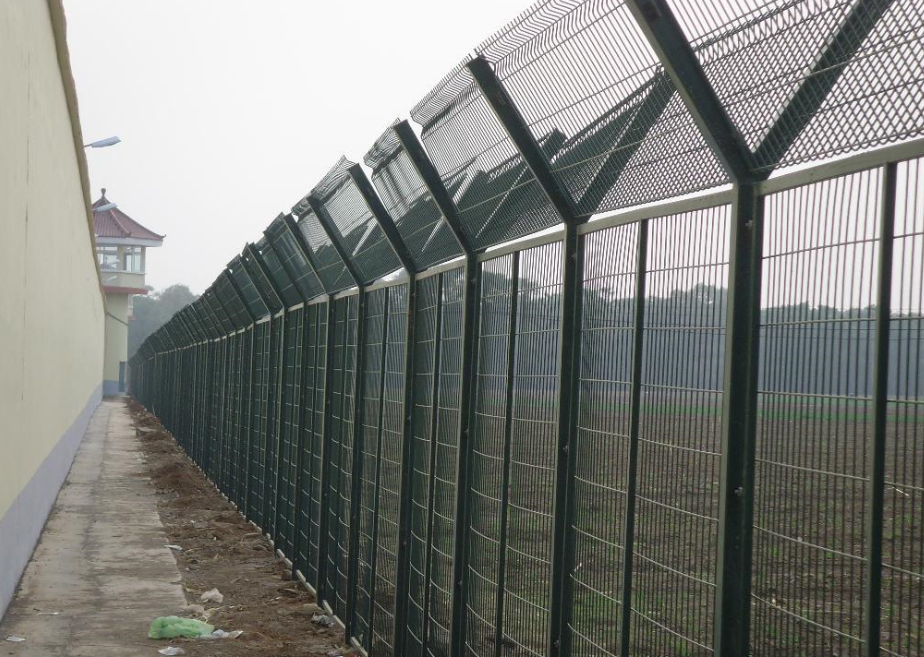

立柱為60X60的矩形鋼，頂端焊有V

型之架。或者采用70mmX100mm的掛式連接立柱。

外形尺寸：2200x3000mm等也可按客戶要求定制；

產品均為熱鍍鋅后采用高質量的聚酯粉末靜電噴涂，采用國際流行的RAL顏色。 　　

編織方法：焊接而成。

表面處理：電鍍、熱鍍、噴塑、浸塑

監獄鋼網墻產品優點

1、防止攀爬、翻越。

2、防護作用強,十分抗剪切。

3、通透性高,便于巡視檢查。

4、威懾作用極好。

監獄鋼網墻使用范圍：被廣泛應用在機場，軍事基地等高安全場所。
